Fabbrica di torri di raffreddamento industriali

  • Torre di raffreddamento chiusa
    Una torre di raffreddamento chiusa è un dispositivo di raffreddamento ad alta efficienza che combina il raffreddamento ad acqua con il raffreddamento ad aria. È adatto a scenari con elevati requisiti di pulizia del sistema, risparmio idrico e stabilità operativa a lungo termine e viene spesso utilizzato in aree aride e con scarsità d'acqua. È ampiamente utilizzato nei settori farmaceutico, alimentare, metallurgico, chimico, energetico, nelle macchine per lo stampaggio a iniezione, nel raffreddamento di apparecchiature laser, nel sistema di raffreddamento a liquido per server, nel sistema di stoccaggio del ghiaccio, nel fotovoltaico e nel raffreddamento della linea di produzione di batterie al litio. È principalmente suddiviso in torre di raffreddamento chiusa a flusso composto e torre di raffreddamento chiusa in controcorrente. Il principio di funzionamento principale della torre di raffreddamento chiusa è che il mezzo di raffreddamento circola in una serpentina chiusa senza contatto diretto con l'aria esterna e il raffreddamento viene ottenuto mediante evaporazione e dissipazione del calore dell'acqua e dell'aria nebulizzate. La pompa dell'acqua di circolazione pompa l'acqua di raffreddamento al sistema di spruzzatura e l'acqua viene spruzzata uniformemente sulla superficie della bobina dall'ugello per formare uno strato di pellicola d'acqua. Allo stesso tempo, la ventola inizia a consentire all'aria di entrare dal fondo della torre di raffreddamento e di condurre uno scambio di calore per convezione inversa con il velo d'acqua sulla superficie della batteria. Da un lato, parte dell'acqua contenuta nel film d'acqua evapora e assorbe calore, riducendo così la temperatura dell'acqua sulla superficie della batteria; d'altro canto lo scambio termico sensibile tra l'aria e il velo d'acqua riduce ulteriormente anche la temperatura dell'acqua. L'acqua raffreddata rifluisce nel serbatoio di raccolta dell'acqua sul fondo della torre di raffreddamento e viene nuovamente pompata nel sistema di spruzzatura tramite la pompa di circolazione dell'acqua. Questo ciclo si ripete per raffreddare il mezzo nella bobina. Le torri di raffreddamento chiuse hanno le caratteristiche di elevata efficienza operativa, qualità stabile dell'acqua, buone prestazioni di risparmio idrico e bassa rumorosità di funzionamento. Sebbene l’investimento iniziale sia elevato, il costo complessivo del ciclo di vita è spesso inferiore. Quando si seleziona un modello, è necessario considerare il carico termico, le condizioni ambientali e le capacità di manutenzione.
    VISUALIZZA ALTRO
    Torre di raffreddamento chiusa

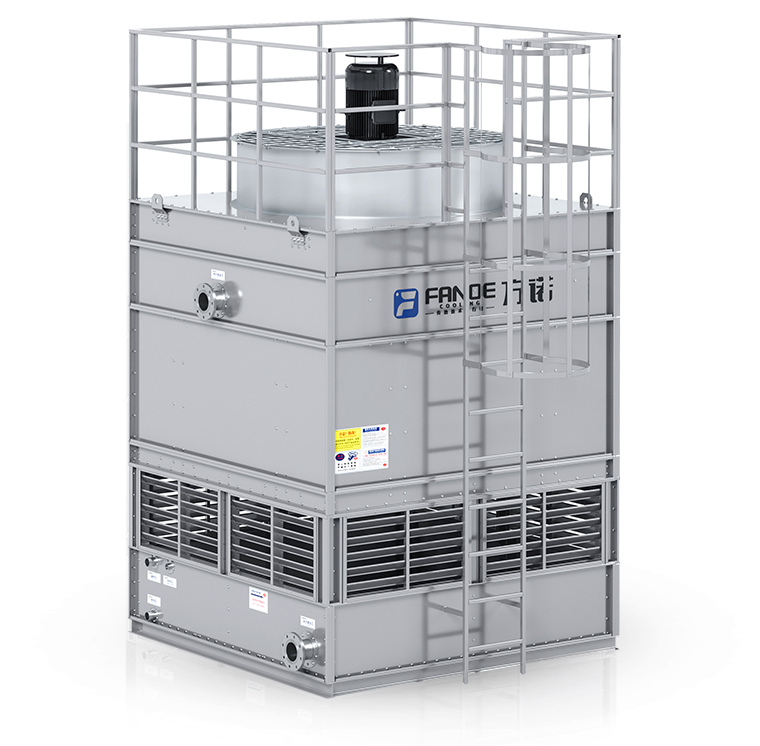

  • Torre di raffreddamento aperta
    Una torre di raffreddamento aperta è un luogo in cui l'acqua di raffreddamento è a diretto contatto con l'aria e la temperatura viene ridotta mediante dissipazione del calore per evaporazione e scambio di calore sensibile. Trova largo impiego nei settori dell'elettricità, dell'industria chimica, del condizionamento e della refrigerazione e si divide in: torre di raffreddamento aperta a flusso incrociato e torre di raffreddamento aperta a flusso controcorrente. Principio di funzionamento della torre di raffreddamento aperta: l'acqua di raffreddamento ad alta temperatura viene spruzzata uniformemente dalla parte superiore della torre attraverso ugelli o sistemi di distribuzione dell'acqua e l'aria entra nella torre mediante ventilazione forzata o convezione naturale dal ventilatore e entra in contatto con gocce d'acqua o riempitivi che cadono. Parte dell'acqua evapora, portando via molto calore, e la temperatura dell'aria aumenta, assorbendo parte del calore dell'acqua. L'acqua raffreddata viene raccolta nella piscina sul fondo e riciclata. Vantaggi della torre di raffreddamento aperta: Basso investimento iniziale: struttura semplice, costi di produzione inferiori rispetto alla torre chiusa; Elevata efficienza di raffreddamento: scambio di calore a contatto diretto, particolarmente adatto per il raffreddamento con grande differenza di temperatura; Manutenzione semplice: i riempitivi possono essere smontati e puliti e i guasti sono facili da risolvere. Svantaggi delle torri di raffreddamento aperte: Il motore del ventilatore e le pale sono esposti all'aria, producendo molto rumore durante il funzionamento; Perdita d'acqua, alcune gocce d'acqua vengono trasportate dall'aria e il collettore d'acqua deve essere ottimizzato; L'ingresso di detriti esterni causerà anche l'inquinamento delle acque; La perdita di carico dell'acqua di raffreddamento è superiore a quella delle torri di raffreddamento chiuse ed è necessaria una maggiore potenza della pompa per mantenere la circolazione dell'acqua. Le torri di raffreddamento aperte sono adatte per occasioni con grandi volumi di acqua di raffreddamento e una comoda gestione della qualità dell'acqua. Quando si sceglie, fattori quali costi, consumo energetico e manutenzione dovrebbero essere considerati in modo completo.
    VISUALIZZA ALTRO
    Torre di raffreddamento aperta

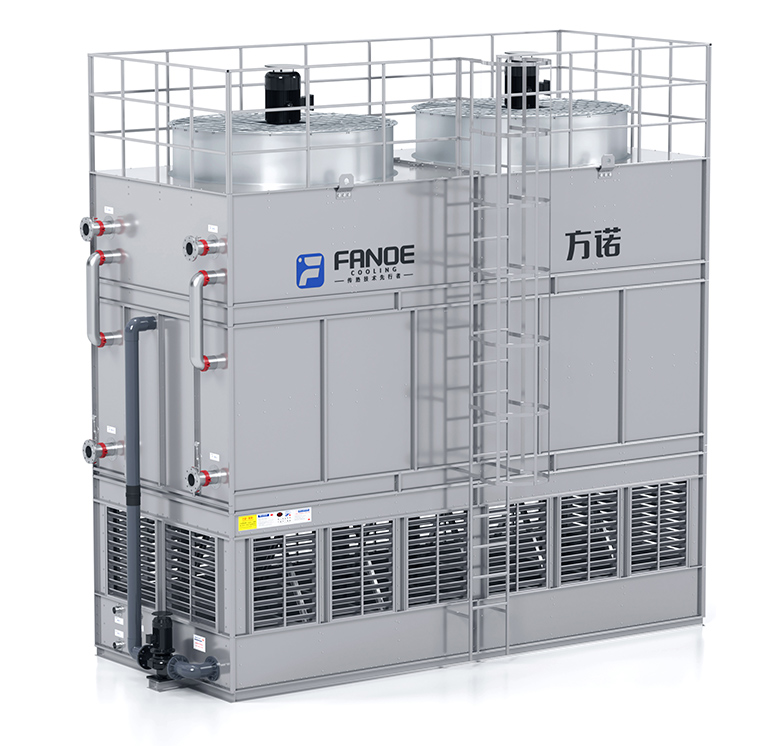

  • Torre di raffreddamento combinata a secco e ad umido
    Esistono due modalità di torri di raffreddamento a secco e a umido: funzionamento a secco e freddo e funzionamento a umido e freddo. Quando la temperatura ambiente è ≤ alla temperatura di fine spruzzatura progettata, l'acqua di spruzzatura può essere disattivata e le esigenze di raffreddamento possono essere soddisfatte interamente mediante scambio di calore per convezione con l'aria. L'operazione di raffreddamento a secco non consuma acqua, quindi si evita la formazione di nebbia bianca. L'operazione di raffreddamento a secco può far risparmiare molti costi di acqua e trattamento dell'acqua ogni anno. Ampiamente usato: produzione di energia termica, produzione di energia nucleare, petrolchimica, chimica fine, metallurgia dell'acciaio, metallurgia dei metalli non ferrosi e altri campi. La torre di raffreddamento combinata a secco e ad umido presenta i vantaggi del raffreddamento a secco e del raffreddamento a umido e il suo principio di funzionamento è il seguente: Principio del raffreddamento a secco: L'acqua calda entra nel fascio tubiero di raffreddamento della parte di raffreddamento a secco. Di solito, il fascio tubiero di raffreddamento utilizza elementi di trasferimento del calore ad alta efficienza come tubi alettati per aumentare l'area di trasferimento del calore. Sotto l'azione della ventola, l'aria esterna fluisce attraverso la superficie esterna del fascio tubiero di raffreddamento. Poiché la temperatura dell'acqua calda nel tubo è superiore alla temperatura dell'aria all'esterno del tubo, esiste una differenza di temperatura tra le due. Il calore viene trasferito dall'acqua calda all'aria attraverso la parete del tubo mediante un sensato scambio di calore, che riduce la temperatura dell'acqua calda e aumenta la temperatura dell'aria. L'aria riscaldata viene scaricata dalla torre dal ventilatore, ottenendo così il raffreddamento iniziale dell'acqua calda. Il principio del raffreddamento a umido: L'acqua calda dopo il raffreddamento a secco entra nella parte di raffreddamento a umido. L'acqua calda viene spruzzata uniformemente sul riempitivo gocciolante attraverso il sistema di distribuzione dell'acqua per formare una pellicola d'acqua. L'aria che entra dalla parte inferiore della torre di raffreddamento è completamente a contatto con il velo d'acqua sul bocchettone durante il flusso verso l'alto. Da un lato, l'aria contatta direttamente il trasferimento di calore con l'acqua, riducendo la temperatura dell'acqua; parte dell'acqua, invece, evapora sotto forma di vapore acqueo ed entra nell'aria, assorbendo durante il processo di evaporazione il calore latente della vaporizzazione, riducendo ulteriormente la temperatura dell'acqua. L'acqua raffreddata viene raccolta nella vasca di raccolta e riciclata. Allo stesso tempo, per ridurre la perdita di gocce d'acqua e l'impatto sull'ambiente provocato dal flusso d'aria, sono solitamente previsti un collettore d'acqua e un demister sulla parte superiore della sezione di raffreddamento a umido. Il raccoglitore d'acqua viene utilizzato per raccogliere le gocce d'acqua, mentre il dispositivo di disappannamento viene utilizzato per rimuovere la nebbia d'acqua nel flusso d'aria. Vantaggi della torre di raffreddamento a secco e ad umido: Significativo risparmio di acqua: perdita per evaporazione pari a zero durante il funzionamento con segmento a secco, risparmio di acqua dal 30% al 70% rispetto alla torre umida pura; Adattamento flessibile: cambia la modalità umido in ambienti ad alta temperatura e umidità elevata per garantire l'efficienza del raffreddamento; Conformità ambientale: riduce la deriva e la nebbia bianca (pennacchio di vapore), adatto per aree rigorosamente rispettose dell'ambiente; Bassi costi di manutenzione: la sezione asciutta riduce le incrostazioni e la corrosione e prolunga la durata delle apparecchiature.
    VISUALIZZA ALTRO
    Torre di raffreddamento combinata a secco e ad umido

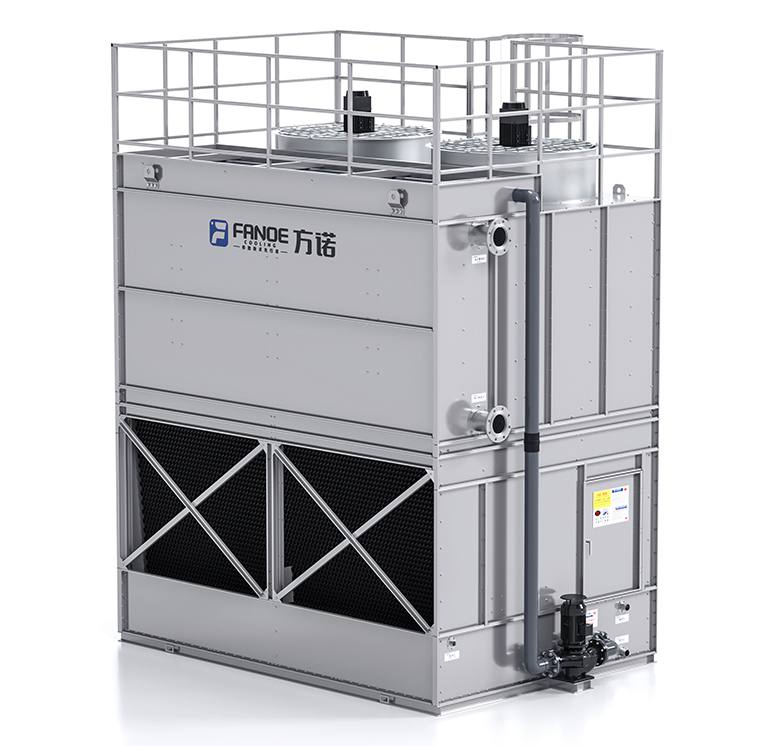

  • Condensatore evaporativo
    Il principio di funzionamento del condensatore evaporativo è simile a quello di una torre di raffreddamento chiusa convenzionale. La differenza è che il mezzo di calore in ingresso della torre di raffreddamento chiusa convenzionale e il mezzo di raffreddamento in uscita dalla torre sono entrambi liquidi e presentano solo variazioni di temperatura, mentre il mezzo di calore in ingresso del condensatore di evaporazione è gassoso e dopo che l'uscita della torre è stata scaricata, il mezzo viene condensato in liquido. I condensatori di evaporazione sono prodotti che combinano torri di raffreddamento e condensatori. Vantaggi del condensatore evaporativo: Condensazione ad alta efficienza: il raffreddamento evaporativo viene utilizzato per ridurre la temperatura di condensazione dal 10% al 30%. Risparmio idrico e risparmio energetico: risparmia dal 30% al 50% di risparmio idrico rispetto al tradizionale condensatore a guscio e tubo della torre di raffreddamento ad acqua, risparmiando il consumo energetico della torre di raffreddamento. Design compatto: funzione di raffreddamento a condensazione integrata per ridurre l'ingombro. Forte adattabilità: adatto per aree aride e ad alta temperatura (basandosi sulla temperatura a bulbo umido anziché su quella a bulbo secco) Vantaggi del condensatore evaporativo Fangnuo: ● Il flusso d'aria parallelo e il flusso d'acqua riducono al minimo la comparsa di "punti secchi" sul fondo del tubo di raffreddamento che causano incrostazioni; ● La sezione della batteria dissipa il calore mediante il raffreddamento evaporativo indotto dal flusso di aria fresca e, dall'altro, dissipa il calore mediante il raffreddamento tramite trasferimento di calore dell'acqua spray. Ridurre la porzione di raffreddamento evaporativo della sezione della batteria aiuta a ridurre la possibilità di incrostazioni sulla superficie della batteria; ● Spruzzare acqua con una velocità min. una portata di 6,8 L/S/㎡ è distribuita uniformemente sulla superficie della serpentina attraverso il sistema di spruzzatura per garantire che la superficie della serpentina di raffreddamento rimanga costantemente bagnata, migliorando così l'efficienza di conduzione del calore e riducendo al minimo le incrostazioni; ● L'acqua di nebulizzazione cade dalla serpentina di raffreddamento allo strato di scambio termico del riempitivo in PVC e viene raffreddata sul riempitivo in PVC con il secondo flusso di aria fresca che entra nella torre attraverso evaporazione e conduzione di calore (calore latente e calore sensibile), in modo che l'acqua di nebulizzazione venga raffreddata secondariamente e la temperatura dell'acqua di nebulizzazione venga ulteriormente ridotta; ● L'acqua di circolazione del raffreddamento secondario aumenta la differenza di temperatura tra l'acqua di spruzzo e il fluido caldo di processo, aumenta l'efficienza dello scambio termico della serpentina di raffreddamento e riduce il numero di serpentine necessarie. Questa caratteristica attenua ulteriormente la tendenza alla formazione di incrostazioni sulla superficie della batteria, poiché quanto più bassa è la temperatura dell'acqua nebulizzata, tanto minore è la probabilità che si formi. Inoltre, a causa del numero limitato di bobine utilizzate, il costo della sostituzione delle bobine nella fase successiva è ridotto e il costo di manutenzione è inferiore; ● Il costo operativo è basso e consente un maggiore risparmio energetico rispetto ai cicli di raffreddamento convenzionali; ● Il sistema di circolazione è più semplice e riduce i costi di installazione del sistema di circolazione; ● Risparmia più spazio per l'installazione delle apparecchiature rispetto ai tradizionali sistemi di circolazione e raffreddamento.
    VISUALIZZA ALTRO
    Condensatore evaporativo

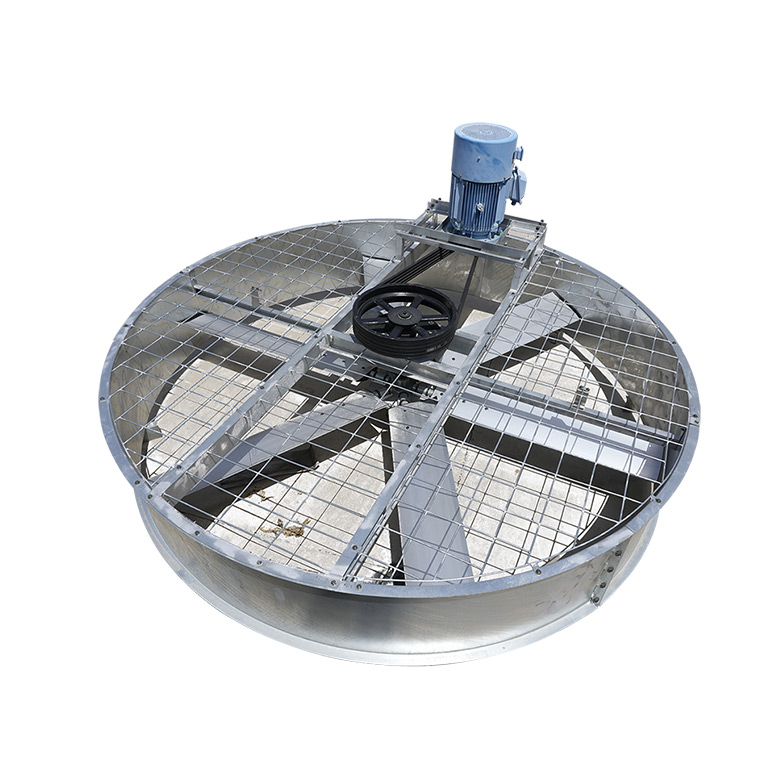

  • Accessori
    Il ventilatore è il componente principale delle torri di raffreddamento industriali, utilizzato principalmente per la ventilazione forzata, favorendo lo scambio di calore tra l'aria e l'acqua circolante per migliorare l'efficienza di raffreddamento. Le sue prestazioni influiscono direttamente sul consumo energetico, sul rumore e sull'effetto di raffreddamento della torre di raffreddamento.
    VISUALIZZA ALTRO
    Accessori
CHI SIAMO
Fangnuo Calore Sistema di trasferimento (Jiangsu) Co., Ltd.
Fangnuo Sistema di trasferimento di calore (Jiangsu) Co., Ltd.

Fangnuo Sistema di trasferimento di calore (Jiangsu) Co., Ltd. è un fornitore maturo di soluzioni sistematiche per i sistemi di raffreddamento ad acqua a circolazione. Disponiamo di software di selezione sviluppato internamente, progettazione di prodotti professionali e ingegneri idraulici ed elettrici. Offriamo servizi integrati che vanno dalla selezione delle torri di raffreddamento, produzione e installazione del sistema alla manutenzione post-installazione. I nostri prodotti principali includono torri di raffreddamento chiuse, condensatori evaporativi, torri di raffreddamento a umido e a secco e torri di raffreddamento aperte, tra gli altri.
Fangnuo dispone di un team di professionisti con oltre 20 anni di esperienza nella gestione, nella ricerca e sviluppo e nella produzione di scambiatori di calore per la refrigerazione. Nella progettazione, produzione e manutenzione delle apparecchiature di raffreddamento, lo staff di Fangnuo Heat Transfer aderisce all'essenza della cultura aziendale di esplorazione, integrità e servizio meticoloso di ogni cliente e prestando molta attenzione ad ogni dettaglio. I nostri prodotti sono ampiamente utilizzati in settori quali dispositivi medici, prodotti farmaceutici e biotecnologia, lavorazione alimentare e chimica, energia fotovoltaica, fusione automobilistica, apparecchiature HVAC, imballaggio e stampaggio a iniezione, forgiatura dell'acciaio, aerospaziale e ingegneria elettronica.
Fin dalla sua fondazione, Fangnuo ha aderito rigorosamente ai principi di integrità e ha continuato a migliorare, e ha ricevuto i titoli di Impresa di qualità e credito a cinque stelle della provincia di Jiangsu, Servizio di qualità aziendale di livello AAA della provincia di Jiangsu, Impresa privata eccellente della provincia di Jiangsu, Provincia di Jiangsu Baijia Enterprise. I nostri prodotti hanno superato i test CTI, CCTI e sul risparmio energetico e idrico e hanno ottenuto la certificazione del sistema di gestione della qualità ISO9001, la certificazione del sistema di gestione ambientale ISO14001:2015 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro ISO45001:2018.

CERTIFICAZIONE ONORARIA
CERTIFICATO
ULTIMI AGGIORNAMENTI
NOVITÀ
INDUSTRIA CONOSCENZA

Comprendere il principio di funzionamento delle torri di raffreddamento industriali

Industriale torri di raffreddamento svolgono un ruolo fondamentale nella gestione del calore nelle operazioni industriali su larga scala. Trasferendo il calore in eccesso dall'acqua o dai fluidi di processo nell'atmosfera, garantiscono che macchinari, processi chimici e sistemi HVAC funzionino in modo efficiente e affidabile. Una comprensione più approfondita del loro principio di funzionamento è essenziale per ingegneri, facility manager e progettisti industriali che mirano a ottimizzare le prestazioni di raffreddamento riducendo al minimo il consumo di energia e acqua.
1. Principio base dello scambio termico
La funzione fondamentale di una torre di raffreddamento è quella di rimuovere il calore dall'acqua circolante o da altri liquidi utilizzati nei processi industriali. L'acqua calda proveniente da macchinari, condensatori o apparecchiature di processo viene pompata nella torre di raffreddamento, dove è esposta al flusso d'aria, tramite convezione naturale o ventilazione forzata mediante ventilatori. Il calore dell'acqua si trasferisce all'aria attraverso una combinazione di evaporazione e scambio di calore sensibile, che abbassa la temperatura dell'acqua. L'acqua raffreddata viene quindi ricircolata nel sistema.
Nell'a torre di raffreddamento in acciaio , la struttura e i componenti dello scambio di calore sono realizzati con materiali in acciaio durevoli, che garantiscono robustezza, resistenza alla corrosione e longevità superiori rispetto ai materiali convenzionali. Ciò rende le torri di raffreddamento in acciaio particolarmente adatte per ambienti industriali ad alta temperatura e di grande capacità, dove l'integrità strutturale in condizioni di funzionamento continuo è fondamentale.
2. Evaporazione come meccanismo fondamentale
L'evaporazione è il meccanismo principale per lo smaltimento del calore in una torre di raffreddamento industriale. Quando una piccola parte dell'acqua circolante evapora nell'aria in transito, assorbe il calore latente dall'acqua rimanente, riducendone efficacemente la temperatura. Questo trasferimento a doppia fase, ovvero l'acqua liquida che perde calore nell'aria attraverso il cambiamento di temperatura e l'evaporazione, rende le torri di raffreddamento altamente efficienti dal punto di vista energetico rispetto ai refrigeratori d'acqua a circuito chiuso o agli scambiatori di calore diretti.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. sottolinea l'ottimizzazione di questo processo di evaporazione attraverso sistemi avanzati di distribuzione di aria e acqua. La spruzzatura uniforme dell'acqua sul mezzo di scambio termico garantisce il massimo contatto con il flusso d'aria, prevenendo punti secchi e mantenendo un'efficienza di raffreddamento costante.
3. Componenti che influiscono sull'efficienza di raffreddamento
Un tipico torre di raffreddamento industriale è costituito da diversi componenti che influenzano direttamente le sue prestazioni termiche:
Ventilatori: ventilatori, assiali o centrifughi, forzano o guidano il flusso d'aria attraverso la torre. Il loro design influisce sul volume dell'aria spostata, sul consumo energetico e sui livelli di rumore. Gli ingegneri Fangnuo si concentrano su design di ventole ad alta efficienza che bilanciano il flusso d'aria ottimale con un consumo energetico ridotto e un funzionamento più silenzioso.
Mezzi di riempimento: i materiali di riempimento aumentano la superficie dell'acqua esposta all'aria, migliorando il trasferimento di calore. Nelle torri di raffreddamento in acciaio, i mezzi di riempimento robusti e resistenti alla corrosione garantiscono prestazioni stabili per periodi operativi prolungati.
Sistema di distribuzione: la corretta distribuzione dell'acqua sul riempimento è fondamentale. Una copertura incoerente può ridurre l’efficienza del raffreddamento e aumentare i problemi di manutenzione. Fangnuo progetta sistemi di spruzzatura precisi che bagnano uniformemente il riempimento, riducendo le incrostazioni e migliorando le prestazioni termiche.
Eliminatori di gocce: riducono al minimo le gocce d'acqua trasportate dalla torre con il flusso d'aria, risparmiando acqua e prevenendo l'impatto ambientale.
4. Applicazioni industriali e vantaggi
Industriale cooling towers are integral to various sectors, including steel manufacturing, chemical processing, pharmaceuticals, HVAC systems, and power generation. In steel plants, for example, steel cooling towers are preferred due to their ability to withstand high temperatures and corrosive environments. Efficient heat rejection ensures that process water remains at safe temperatures, preventing overheating of furnaces, molds, and rolling equipment.
Le soluzioni di torri di raffreddamento industriali di Fangnuo sono ampiamente adottate nelle industrie ad alta intensità energetica. La loro combinazione di design robusto, ottimizzazione dei materiali e precisa integrazione del sistema consente stabilità operativa a lungo termine, risparmio energetico e requisiti minimi di manutenzione.
5. Ottimizzazione e manutenzione del sistema
Le prestazioni di una torre di raffreddamento industriale non sono determinate solo dalla sua progettazione ma anche dal modo in cui viene utilizzata e mantenuta. L'ispezione regolare di ventilatori, pompe e mezzi di riempimento, insieme al trattamento dell'acqua per prevenire incrostazioni e crescita biologica, garantisce prestazioni di raffreddamento costanti.
Fangnuo integra approfondimenti a livello di sistema con un software di selezione proprietario per abbinare la capacità della torre di raffreddamento, le dimensioni della ventola e i modelli di distribuzione dell'acqua alle specifiche esigenze industriali. Questo approccio massimizza l’efficienza del trasferimento di calore riducendo al contempo il consumo di acqua ed energia, creando una soluzione sostenibile ed economicamente vantaggiosa per i clienti industriali.
6. Considerazioni chiave sulle torri di raffreddamento in acciaio
Le torri di raffreddamento in acciaio, una variante chiave delle torri di raffreddamento industriali, sono progettate per resistere a condizioni operative difficili. Selezionare la giusta qualità di acciaio, garantire un'adeguata protezione dalla corrosione e ottimizzare i percorsi del flusso d'aria sono essenziali per ottenere la massima efficienza. L'esperienza di progettazione di Fangnuo garantisce che le torri di raffreddamento in acciaio non solo forniscano un raffreddamento affidabile ma mantengano anche l'integrità strutturale per decenni di funzionamento.
Conclusione
Comprendere il principio di funzionamento delle torri di raffreddamento industriali fornisce informazioni su come il calore viene rimosso in modo efficiente dai processi industriali su larga scala. Combinando il raffreddamento evaporativo, la gestione del flusso d'aria e una struttura durevole, le torri di raffreddamento garantiscono il funzionamento sicuro ed efficace dei sistemi critici.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. vanta oltre 20 anni di esperienza nella progettazione e produzione di torri di raffreddamento industriali, offrendo soluzioni ad alta efficienza tra cui torri di raffreddamento in acciaio per applicazioni industriali esigenti. Attraverso l'ingegneria avanzata, l'integrazione precisa dei sistemi e il supporto di manutenzione continuo, Fangnuo aiuta le industrie a ottenere prestazioni di raffreddamento affidabili, risparmio energetico ed eccellenza operativa.
