Torre di raffreddamento chiusa Produttori

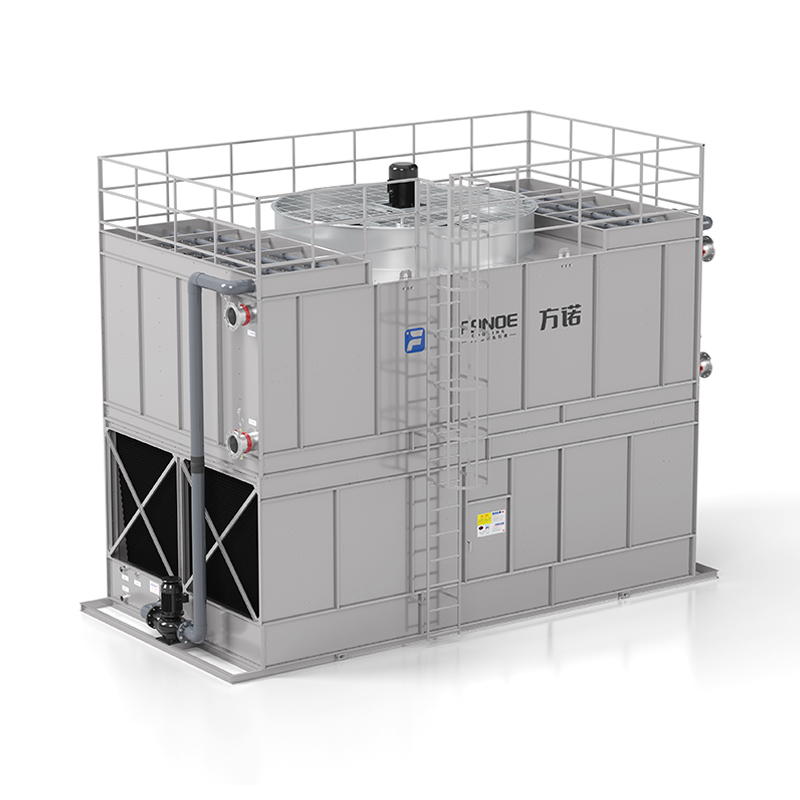

Una torre di raffreddamento chiusa è un dispositivo di raffreddamento ad alta efficienza che combina il raffreddamento ad acqua con il raffreddamento ad aria. È adatto a scenari con elevati requisiti di pulizia del sistema, risparmio idrico e stabilità operativa a lungo termine e viene spesso utilizzato in aree aride e con scarsità d'acqua. È ampiamente utilizzato nei settori farmaceutico, alimentare, metallurgico, chimico, energetico, nelle macchine per lo stampaggio a iniezione, nel raffreddamento di apparecchiature laser, nel sistema di raffreddamento a liquido per server, nel sistema di stoccaggio del ghiaccio, nel fotovoltaico e nel raffreddamento della linea di produzione di batterie al litio. È principalmente suddiviso in torre di raffreddamento chiusa a flusso composto e torre di raffreddamento chiusa in controcorrente.

Il principio di funzionamento principale della torre di raffreddamento chiusa è che il mezzo di raffreddamento circola in una serpentina chiusa senza contatto diretto con l'aria esterna e il raffreddamento viene ottenuto mediante evaporazione e dissipazione del calore dell'acqua e dell'aria nebulizzate. La pompa dell'acqua di circolazione pompa l'acqua di raffreddamento al sistema di spruzzatura e l'acqua viene spruzzata uniformemente sulla superficie della bobina dall'ugello per formare uno strato di pellicola d'acqua. Allo stesso tempo, la ventola inizia a consentire all'aria di entrare dal fondo della torre di raffreddamento e di condurre uno scambio di calore per convezione inversa con il velo d'acqua sulla superficie della batteria.

Da un lato, parte dell'acqua contenuta nel film d'acqua evapora e assorbe calore, riducendo così la temperatura dell'acqua sulla superficie della batteria; d'altro canto lo scambio termico sensibile tra l'aria e il velo d'acqua riduce ulteriormente anche la temperatura dell'acqua. L'acqua raffreddata rifluisce nel serbatoio di raccolta dell'acqua sul fondo della torre di raffreddamento e viene nuovamente pompata nel sistema di spruzzatura tramite la pompa di circolazione dell'acqua. Questo ciclo si ripete per raffreddare il mezzo nella bobina.
Le torri di raffreddamento chiuse hanno le caratteristiche di elevata efficienza operativa, qualità stabile dell'acqua, buone prestazioni di risparmio idrico e bassa rumorosità di funzionamento. Sebbene l’investimento iniziale sia elevato, il costo complessivo del ciclo di vita è spesso inferiore. Quando si seleziona un modello, è necessario considerare il carico termico, le condizioni ambientali e le capacità di manutenzione.

INVIA MESSAGGIO

Lascia il tuo messaggio*

CHI SIAMO
Fangnuo Sistema di trasferimento di calore (Jiangsu) Co., Ltd.

Fangnuo Sistema di trasferimento di calore (Jiangsu) Co., Ltd. è un fornitore maturo di soluzioni sistematiche per i sistemi di raffreddamento ad acqua a circolazione. Disponiamo di software di selezione sviluppato internamente, progettazione di prodotti professionali e ingegneri idraulici ed elettrici. Offriamo servizi integrati che vanno dalla selezione delle torri di raffreddamento, produzione e installazione del sistema alla manutenzione post-installazione. I nostri prodotti principali includono torri di raffreddamento chiuse, condensatori evaporativi, torri di raffreddamento a umido e a secco e torri di raffreddamento aperte, tra gli altri.
Fangnuo dispone di un team di professionisti con oltre 20 anni di esperienza nella gestione, nella ricerca e sviluppo e nella produzione di scambiatori di calore per la refrigerazione. Nella progettazione, produzione e manutenzione delle apparecchiature di raffreddamento, lo staff di Fangnuo Heat Transfer aderisce all'essenza della cultura aziendale di esplorazione, integrità e servizio meticoloso di ogni cliente e prestando molta attenzione ad ogni dettaglio. I nostri prodotti sono ampiamente utilizzati in settori quali dispositivi medici, prodotti farmaceutici e biotecnologia, lavorazione alimentare e chimica, energia fotovoltaica, fusione automobilistica, apparecchiature HVAC, imballaggio e stampaggio a iniezione, forgiatura dell'acciaio, aerospaziale e ingegneria elettronica.
Fin dalla sua fondazione, Fangnuo ha aderito rigorosamente ai principi di integrità e ha continuato a migliorare, e ha ricevuto i titoli di Impresa di qualità e credito a cinque stelle della provincia di Jiangsu, Servizio di qualità aziendale di livello AAA della provincia di Jiangsu, Impresa privata eccellente della provincia di Jiangsu, Provincia di Jiangsu Baijia Enterprise. I nostri prodotti hanno superato i test CTI, CCTI e sul risparmio energetico e idrico e hanno ottenuto la certificazione del sistema di gestione della qualità ISO9001, la certificazione del sistema di gestione ambientale ISO14001:2015 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro ISO45001:2018.

CERTIFICAZIONE ONORARIA
CERTIFICATO
ULTIMI AGGIORNAMENTI
NOVITÀ
INDUSTRIA CONOSCENZA

Cos'è una torre di raffreddamento chiusa (torre di raffreddamento di tipo chiuso)?

A torre di raffreddamento chiusa — chiamata anche torre di raffreddamento a circuito chiuso o torre di raffreddamento di tipo chiuso — è un dispositivo di smaltimento del calore che trasferisce il calore di processo nell'atmosfera senza esporre il fluido di processo direttamente all'aria ambiente. Invece del contatto diretto tra aria e acqua di processo, il fluido di processo circola all'interno di batterie o tubi alettati mentre l'aria esterna passa sopra la batteria e un film d'acqua secondario o riempimento. Questa disposizione mantiene isolato il fluido di processo, riduce il rischio di contaminazione e semplifica il controllo della chimica dei fluidi per sistemi quali refrigeratori HVAC, raffreddatori di olio idraulico e alcuni circuiti di processi industriali.

Come funziona una torre di raffreddamento a circuito chiuso

La comune configurazione della torre di raffreddamento a circuito chiuso contiene una serpentina chiusa (fascio tubiero) che trasporta il fluido di processo caldo, un sistema di spruzzatura a ricircolo che bagna la serpentina con acqua di reintegro/circolazione e un motore dell'aria (ventola) che aspira o spinge l'aria ambiente attraverso la serpentina e il riempimento bagnato. Il calore fluisce dal fluido di processo al metallo della bobina, quindi al sottile velo d'acqua creato dallo spruzzo; una parte del calore viene rimossa mediante trasferimento di calore sensibile e una parte mediante evaporazione di tale pellicola. Il raffreddamento evaporativo migliora le prestazioni termiche mantenendo il fluido di processo separato dai contaminanti atmosferici.

Principali vantaggi di Torri di raffreddamento di tipo chiuso

  • Protezione a circuito chiuso: i fluidi di processo (glicoli, oli o acqua trattata) non entrano mai in contatto con l'aria esterna, riducendo il rischio di incrostazione, ossidazione e congelamento.
  • Trattamento dell'acqua più semplice: solo l'acqua nebulizzata in ricircolo necessita di un trattamento standard della torre: la chimica dei fluidi di processo è più facile da controllare.
  • Contaminazione inferiore: ideale dove è importante la purezza del prodotto (prodotti farmaceutici, lavorazione alimentare) o dove sono presenti contaminanti presenti nell'aria.
  • Selezione flessibile del fluido: consente l'uso di inibitori della corrosione, antigelo o fluidi specializzati nel circuito chiuso senza aumentare la deriva di tali sostanze chimiche nell'atmosfera.
  • Riduzione del rischio di perdite nel processo: se l'acqua di ricircolo esterna perde, non si mescola con il fluido di processo a causa della barriera della batteria chiusa.

Considerazioni su progettazione e dimensionamento

La scelta corretta di una torre di raffreddamento a circuito chiuso richiede attenzione al carico termico, alla temperatura di avvicinamento, alle proprietà del fluido, alla temperatura ambiente del bulbo umido e alla caduta di pressione consentita. I progettisti normalmente specificano:

  • Carico termico di progetto (kW o BTU/h) e temperatura del fluido in uscita richiesta.
  • Approccio (la differenza tra la temperatura del fluido in uscita e il bulbo umido ambientale): un approccio più piccolo richiede una torre più grande o un flusso d'aria maggiore.
  • Tipo di fluido e viscosità: i coefficienti di trasferimento del calore cambiano per oli rispetto a miscele acqua/glicole; le dimensioni delle bobine e della pompa devono corrispondere.
  • Altitudine e condizioni del sito: la densità dell'aria influisce sulle prestazioni del ventilatore; ambienti polverosi o salini influenzano la scelta dei materiali e la frequenza della manutenzione.

Configurazione della bobina

Le bobine possono essere a passaggio singolo o multiplo, realizzate in rame, acciaio inossidabile o acciaio rivestito a seconda della chimica del fluido e della conduttività termica richiesta. La superficie della batteria e la densità delle alette vengono scelte per bilanciare il trasferimento di calore richiesto e la caduta di pressione consentita. Per fluidi o oli viscosi, diametri dei tubi più grandi e velocità inferiori riducono la caduta di pressione e mantengono l'efficienza della pompa.

Gestione dei materiali, della corrosione e della qualità dell'acqua

Poiché il fluido di processo è isolato dall'esterno, l'acqua di ricircolo esterna diventa la principale fonte di corrosione e crescita biologica per la struttura e il riempimento della torre. Utilizzare materiali resistenti alla corrosione (FRP, acciaio inossidabile, acciaio rivestito) laddove la chimica dell'acqua o l'ambiente lo richiedono. Mantenere adeguati programmi di spurgo, trattamento dell'acqua di reintegro e biocidi per controllare incrostazioni, corrosione e biofilm nel sistema di spruzzatura e nel riempimento.

Lista di controllo per il trattamento dell'acqua

  • Cicli di controllo della concentrazione tramite spurgo regolare e monitoraggio della conduttività.
  • Utilizzare disperdenti e inibitori di calcare adatti alla durezza dell'acqua di reintegro.
  • Programma biocidi: shock periodico più trattamento continuo a basse dosi per prevenire Legionella e biofilm.
  • Inibitori della corrosione o controllo del pH se i materiali del sistema sono vulnerabili.

Migliori pratiche di installazione

Posizionare la torre in modo che l'aria aspirata sia priva di ostruzioni e contaminazioni incrociate dovute all'aria di scarico o alle emissioni di processo vicine. Fornire un facile accesso per la manutenzione ordinaria: bobine, pompe, ventole, separatori di gocce e materiale di riempimento dovrebbero essere riparabili senza grossi disassemblaggi. Garantire un supporto strutturale adeguato per il peso riempito quando è bagnato e installare scarichi di condensa/troppopieno instradati verso un drenaggio o un trattamento adeguati.

Suggerimenti per tubazioni e pompaggio

Specificare le pompe che gestiscono la viscosità del fluido a circuito chiuso e che funzionano vicino al punto di migliore efficienza al flusso di progetto. Utilizzare connettori flessibili e dispositivi di isolamento dalle vibrazioni per proteggere bobine e tubazioni. Fornire valvole di isolamento e linee di bypass per il lavaggio e la manutenzione della batteria; includere vetri di ispezione o sensori di temperatura all'ingresso/uscita della bobina per la verifica delle prestazioni.

Lista di controllo per la manutenzione e risoluzione dei problemi

Viene mantenuto un programma regolare di manutenzione preventiva (PM). torri di raffreddamento a circuito chiuso affidabile. Le attività tipiche della manutenzione preventiva includono l'ispezione visiva delle batterie e del riempimento, la lubrificazione del ventilatore e del motore, la pulizia dell'eliminatore di gocce, il controllo dell'ostruzione degli ugelli spruzzatori, la verifica dei parametri di trattamento dell'acqua e il test del funzionamento della pompa. Di seguito sono riportati i problemi e le azioni comuni.

  • Prestazioni termiche ridotte: Controllare gli ugelli sporchi, le incrostazioni sulla bobina o la crescita biologica nel riempimento; eseguire la pulizia della bobina o il trattamento con biocida shock.
  • Elevata perdita di carico della batteria: Ispezionare la presenza di detriti all'interno delle tubazioni o superfici di trasferimento del calore sporche; lavare o pulire chimicamente la batteria, se necessario.
  • Vibrazioni o rumore della ventola: Bilanciare le pale della ventola, controllare i cuscinetti e verificare che la velocità della ventola corrisponda alle specifiche; sostituire i cuscinetti o le cinghie usurati.
  • Perdite sul circuito esterno: Ispezionare gli ugelli e le tubazioni del sistema di spruzzatura; riparare o sostituire tempestivamente guarnizioni e valvole per evitare danni al riempimento e alla struttura.

Confronto delle prestazioni: torri di raffreddamento chiuse e aperte

Caratteristico Torre di raffreddamento a circuito chiuso Torre di raffreddamento aperta (umida).
Esposizione ai fluidi di processo No (isolato all'interno della bobina) Sì (contatto diretto)
Complessità del trattamento dell'acqua Inferiore per fluido di processo; l'acqua spruzzata richiede ancora un trattamento Superiore (intera acqua di processo trattata)
Usi tipici Fluidi sensibili, oli, circuiti di glicole, processi igienici Energia e raffreddamento industriale su larga scala dove lo scambio diretto è accettabile
Avvicinarsi alle temperature Paragonabile ma può richiedere un'area leggermente più grande per un approccio uguale a causa della resistenza termica della bobina Efficiente per carichi termici molto grandi; il contatto diretto massimizza il trasferimento di calore per ingombro

Lista di controllo della selezione prima dell'acquisto

  • Confermare il carico termico di progetto (kW o BTU/h) e la temperatura in uscita richiesta.
  • Specificare le proprietà del fluido (tipo, viscosità, caduta di pressione consentita).
  • Identificare le condizioni ambientali del bulbo umido del sito e i possibili contaminanti presenti nell'aria.
  • Scegliere il materiale della bobina compatibile con il fluido di processo e la durata prevista.
  • Pianificare l'accesso per la manutenzione, i pezzi di ricambio e un fornitore di trattamento dell'acqua, se necessario.

Una torre di raffreddamento a circuito chiuso offre i vantaggi del raffreddamento evaporativo proteggendo allo stesso tempo i fluidi di processo dalla contaminazione esterna. Per ottenere le migliori prestazioni a lungo termine, concentrarsi sul dimensionamento corretto, sui materiali appropriati e su un programma disciplinato di manutenzione meccanica e dell'acqua. Se lo desideri, posso produrre un semplice foglio di calcolo (carico termico → flusso e approccio richiesti) o un PDF con un elenco di controllo per la manutenzione basato sull'esatto fluido di processo e sulla temperatura del bulbo umido del sito.
