Torre di raffreddamento chiusa controcorrente

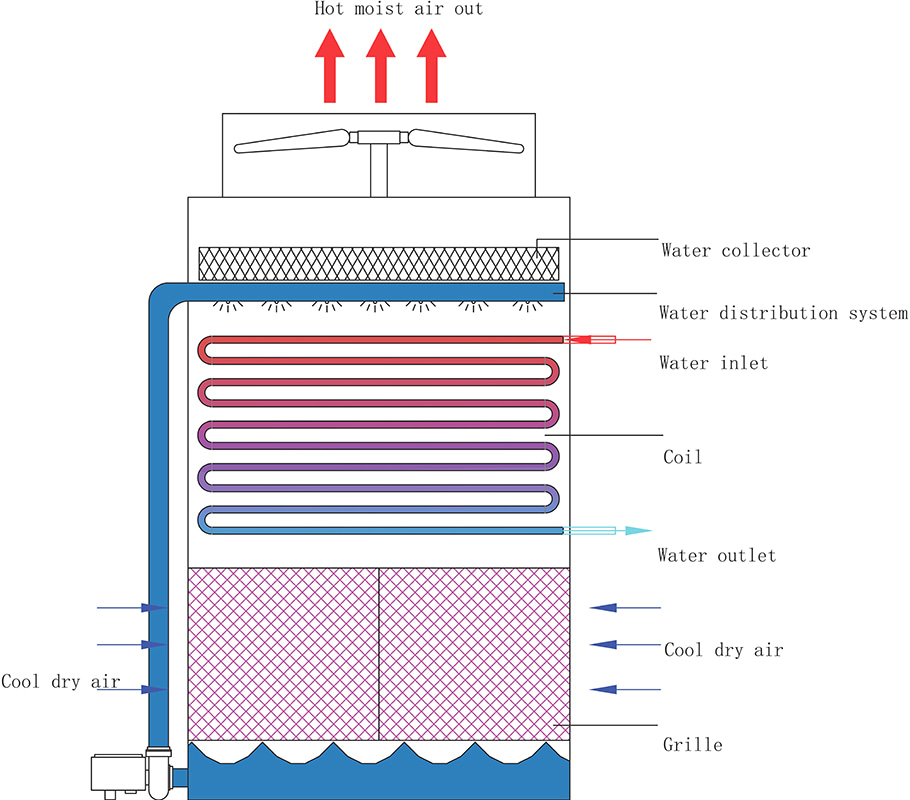

Il fluido ad alta temperatura (come acqua, olio, soluzione di glicole etilenico) scorre in una serpentina chiusa. L'acqua nebulizzata viene spruzzata dall'alto verso la superficie esterna della batteria per formare una pellicola d'acqua. Parte dell'acqua evapora e assorbe calore, riducendo la temperatura della batteria. L'aria entra dal fondo del corpo della torre, scorre dal basso verso l'alto e forma uno scambio di calore in controcorrente con l'acqua nebulizzata dall'alto verso il basso. L'aria calda viene scaricata dall'alto con vapore acqueo.

● Elevata efficienza di scambio termico:

Il mezzo di raffreddamento scorre dal basso verso l'alto nella batteria e l'aria esterna passa attraverso lo strato di imballaggio dall'alto verso il basso e entra in contatto con la parete esterna della batteria. I due scambiano calore in controcorrente, il che migliora notevolmente l'efficienza dello scambio di calore, favorisce la riduzione della differenza di temperatura e la realizzazione di un controllo preciso della temperatura.

● Buona protezione della qualità dell'acqua:

Il mezzo di raffreddamento circola in un sistema completamente chiuso e non entra direttamente in contatto con l'ambiente esterno, riducendo così l'inquinamento dell'acqua e la perdita per evaporazione, mantenendo il sistema pulito e prolungando la durata dello scambiatore di calore.

● Struttura compatta:

Rispetto alla torre di raffreddamento a flusso incrociato, la torre di raffreddamento chiusa a controflusso ha una struttura più compatta, un ingombro ridotto e una maggiore disposizione dell'area di dissipazione del calore della bobina, adatta per l'installazione in spazi limitati, in particolare per scenari applicativi con spazi ristretti in città e fabbriche.

● Basso tasso di deriva:

Grazie al design ottimizzato del tubo del vento e al riempitivo ad alta efficienza, il fenomeno della deriva durante il funzionamento della torre di raffreddamento viene notevolmente ridotto, raggiungendo l'obiettivo di risparmio idrico e riducendo l'impatto sull'ambiente circostante.

● Costi operativi contenuti:

Grazie al ciclo chiuso, non sono necessari frequenti rifornimenti d'acqua e scarichi delle acque reflue, oltre a una progettazione strutturale ragionevole, la manutenzione quotidiana è semplice e i costi operativi sono relativamente bassi.

● Forte adattabilità:

Vari modelli, specifiche e funzioni aggiuntive possono essere selezionati in base alle esigenze dell'utente, come design silenzioso, sistema di controllo intelligente, materiali resistenti alla corrosione, ecc., per adattarsi alle diverse condizioni di lavoro e alle esigenze del settore.

Sistema di distribuzione dell'acqua di alimentazione idrica in pressione:

Gli ugelli di grosso calibro di Fangnuo sono esenti da manutenzione, non intasati, resistenti alla corrosione e distribuiti uniformemente. La distanza tra l'orifizio dell'ugello e il paraspruzzi è ragionevole e l'effetto di dispersione dell'acqua è eccellente. Il gruppo di tubi di spruzzatura utilizza tubi di alimentazione dell'acqua in PVC, che sono resistenti alla corrosione e inibiscono la crescita batterica.

Sistema di ventilazione:

Di solito viene adottata una struttura di connessione diretta per prevenire efficacemente l'usura, l'invecchiamento, lo slittamento e altri problemi della cinghia. Le pale della ventola sono regolabili e l'angolo delle pale può essere ragionevolmente regolato in base alla potenza del motore e ai requisiti dell'apparecchiatura per ottimizzare le prestazioni della torre di raffreddamento.

Deflettore acqua (disidratatore):

Intercetta efficacemente le goccioline d'acqua trasportate nell'aria e il tasso di deriva dell'acqua può raggiungere meno dello 0,001%. Il design staccabile facilita la manutenzione della serpentina del dispositivo di raffreddamento. Il materiale in cloruro di polivinile (PVC) è resistente alla corrosione, all'invecchiamento e impedisce la crescita di microrganismi. Installato sulla piastra di guida dell'acqua più fredda per una facile pulizia.

Griglia di ingresso dell'aria ad alta efficienza:

Realizzato in cloruro di polivinile modificato (PVC), è resistente agli spruzzi d'acqua e blocca la luce solare diretta, riducendo la deriva della torre di raffreddamento e prevenendo la crescita di alghe nella torre. La struttura del telaio in acciaio aumenta la resistenza della griglia di ingresso dell'aria e ne facilita lo smontaggio.

Conchiglia:

Realizzato in lamiera di magnesio-alluminio-zinco di alta qualità, il rivestimento contiene una combinazione di zinco, alluminio, magnesio e silicio e ha un'eccellente resistenza alla corrosione. La normale durata di servizio è di oltre 25 anni e la resistenza alla corrosione della parte piatta è 6-8 volte quella della normale lamiera di acciaio alluminio-zinco, con una proprietà autoriparante unica del rivestimento della superficie tagliata.

Dispositivo di raffreddamento:

Adotta un design antigelo e a risparmio energetico, adatto per l'uso nelle fredde regioni settentrionali. Durante lo spegnimento, l'acqua circolante nel refrigeratore può essere scaricata senza problemi, riducendo così il rischio di congelamento e rottura della torre di raffreddamento. All'esterno della batteria, l'aria e l'acqua nebulizzata scorrono in direzioni opposte, aumentando l'area di contatto tra aria e acqua e migliorando l'efficienza del trasferimento di calore. Il design della bobina di trasferimento di calore ad ampia area garantisce la capacità di raffreddamento della torre di raffreddamento.
